漫衍式远程IO系统由网络耦合器模块和扩展IO模块组成，网络耦合器模块认真现场总线通讯，实现和主站控制器或者上位机软件的通讯毗连。
扩展IO模块认真和现场的输入输出传感器举行毗连，输入IO模块收罗现场种种信号并通过内部总线发送到网络耦合器，控制器通过现场总线从耦合器中读取数据并加工处置惩罚，然后将输出数据写入到网络耦合器中，网络耦合器再通过内部总线将输出数据写入到输出IO模块,从而实现装备的控制。
网络耦合器可凭证控制器系统的通讯接口选择对应总线的模块，主流的工业通讯协议包括Modbus、Profinet、EtherCAT、EtherNet/IP、CANopen、等。扩展IO模块分为6大类，数字量输入模块、数字量输出模块、模拟量输入模块、模拟量输出模块、特殊模块、混淆IO模块等。
网络耦合器和扩展IO模块之间可以凭证现场需求自由组合，在点位较多的情形下接纳漫衍式IO模块可以实现更低的本钱要求
|
型号 |
LS-1211 |
LS-1111 |
|
|
通用参数 |
功率 |
Max.50mA@5.0Vdc |
|
|
隔离 |
I/O至内部总线：光耦隔离(3KVrms) |
||
|
现场电源 |
标称电压：24Vdc |
||
|
输入规模：22~28Vdc |
|||
|
接线 |
I/O接线：Max.1.0mm²(AWG 17) |
||
|
装置方法 |
35mm导轨装置 |
||
|
尺寸 |
115*14*75mm |
||
|
重量 |
65g |
||
|
情形参数 |
事情温度 |
-40~85℃ |
|
|
情形湿度 |
5%-95%无冷凝 |
||
|
防护品级 |
IP20 |
||
|
接口参数 |
通道数 |
1路 |
1路 |
|
接口 |
RS485/RS232/RS422 |
CAN |
|
|
协议 |
Modbus RTU/ASCII |
CANopen |
|
|
事情模式 |
Modbus主站、从站、自由透传 |
主站模式 |
|
|
主/从/透传通用通讯参数 |
波特率：300bps-500Kbps ； |
|
|
|
主站通讯参数 |
读数据处置惩罚方法：坚持最后一次输入值、清零输入值 ； 数据输出模式：轮询、事务触发（数据改变） ； 模块控制使能：榨取、使能 ； 模块控制方法：电平触发、上升沿触发 ； 上电事务输出：使能、榨取 |
支持从站数：16 ； 波特率：10K~1Mbps ； 模式：PDO、SDO、Heartbeat、NMT、EMCY、网络扫描 ； PDO序号：默认榨取，支持自动分派 ； PDO COB-ID：默认榨取，支持自动分派 ； 复位：一键复位，恢复出厂 |
|
|
从站通讯参数 |
从站ID：可自界说，默以为1 ； 应答时间：自界说，默以为50 ； |
|
|
|
透传模式参数 |
字节序转换：榨取和使能 |
|
|
|
产品型号 |
型号说明 |
|
LS-1111 |
1通道CANopen通讯模块支持CANopen主站模式 |
|

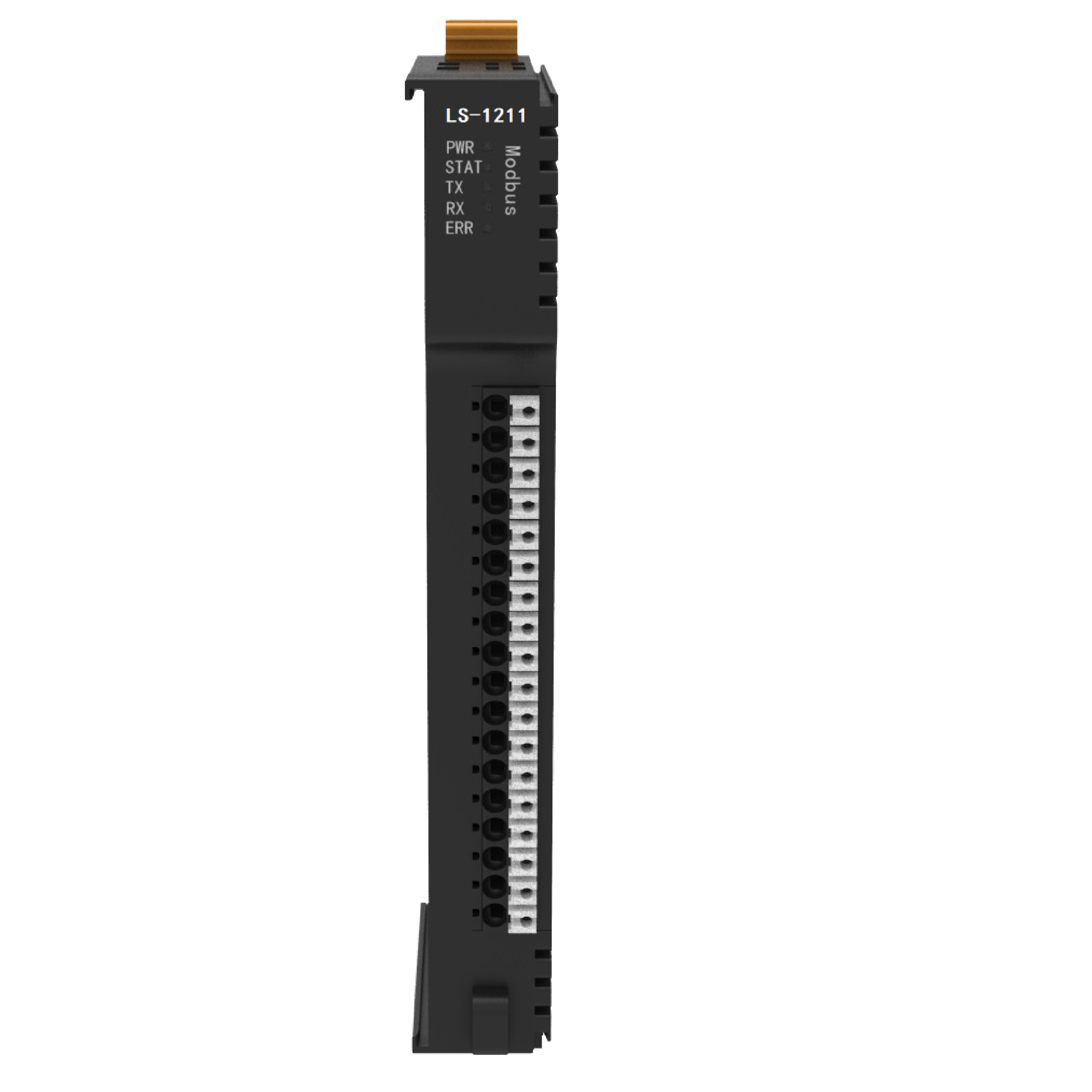

LS-1211 |
一起串口通讯子模块（RS232/RS485/RS422三选一/支持Modbus-RTU/ASCII/主从站模式/透传模式） |
KYIO-L系列通讯子站模块用户手册-V10
