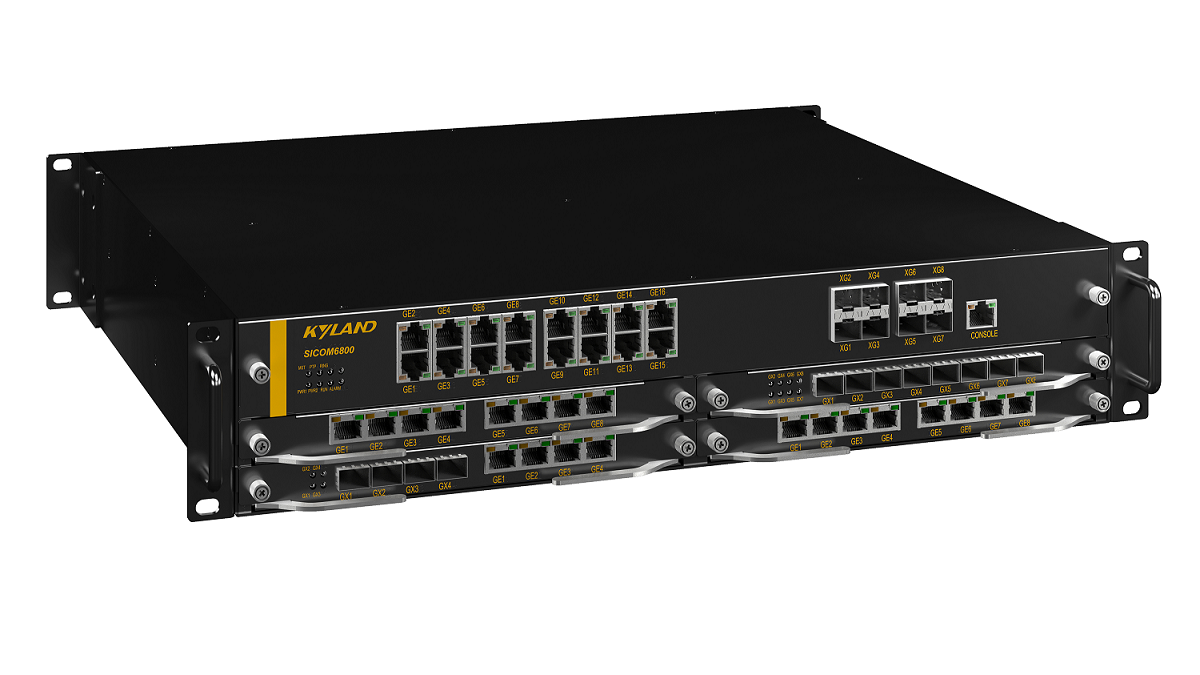

SICOM6800-2U是SICOM6800产品系列中2U机架式形态的交付件，该产品是面向工控清静要求较高场合研制的国产自主可控三层网管型以太网交流机，端口为模组化设置：主机可提供8个万兆光口+16个千兆电口，同时支持4个可插拔模组，每个模组可提供8个光电可选的千兆或百兆接口，产品支持可热插拔的高压或低压电源� ？�，为选型应用提供富厚的便当性 。SICOM6800-2U支持端口、VLAN、QinQ、组播、QoS、快速冗余环等富厚的二层软件特征，支持静态路由、OSPF、PIM、VRRP等三层功效，支持IPv4与IPv6协议，支持富厚的维护诊断手段与清静防护功效，支持基于硬件的1588对时，对时精度可达±100ns，并支持Console、Telnet、Web多种管理方法以及基于SNMP的网管软件，可普遍应用在各个行业的主干通讯系统中 。
最大支持8个万兆接口，48个千兆接口
模组化设计，� ？槔嘈桶ㄒ蕴涌谀 ？楹腿炔灏蔚缭茨 ？�
支持基于IEC62439-6的DRP/DHP冗余协议，环网自愈时间＜20ms
支持DDM、NQA、sflow、BFD、DLDP等富厚的诊断手段
支持基于硬件的1588对时协议，对时精度±100ns
支持巨型帧传输，封包缓冲区高达48Mbit，视频传输高效稳固
| 软件功效 | |
| 交流功效 | 支持VLAN,PVLAN 支持GVRP 支持QinQ 支持端口聚合 支持端口流控 支持端口限速 支持广播风暴抑制 |
| 冗余手艺 | 支持DRP/DHP, 自愈时间<20ms 支持ERPS(G.8032) 支持STP/RSTP/MSTP 支持MRP(可选) 支持VRRP |
| 组播手艺 | 支持IGMP-snooping 支持GMRP 支持静态组播 支持未知组播控制 支持IGMP v1/v2/v3 支持组播静态路由 支持PIM-DM，PIM-SM |
| 路由手艺 | 支持OSFPv2 支持IPv4/IPv6静态路由 支持战略路由 |
| 清静手艺 | 支持IEEE 802.1x 支持ARP trust 支持HTTPs/SSL 支持SSH 支持SFTP 支持RADIUS 支持TACACS+ 支持IP+MAC+VLAN+端口绑定 支持单播MAC过滤 支持应用层端口防护，防攻击 支持用户分级 支持身份认证高级战略 支持高级密码管理战略 支持清静会见IP |
| 服务质量管理 | 支持ACL 支持基于端口和协议的数据流控制和限制 支持802.1p(CoS), TOS/DiffServ, 支持SP, WRR行列调理 |
| 管理与维护 | 支持Console, Telnet, WEB管理方法 支持loopback接口 支持基于IPv6地址的管理 支持SNMPv1/v2c/v3 支持通过FTP/TFTP/HTTP/HTTPs举行软件和设置的上传下载 支持端口镜像和远程镜像端口 支持LLDP 支持RMON 支持环回检测 支持CRC�；� 支持设置管理 |
| 诊断手艺 | 支持内部硬件自检 支持电源告警，失电告警，温度告警，CPU/内存使用率告警，端口linkup/linkdown告警，端口CRC告警，端口流量阈值告警，环协议告警，IP/MAC地址冲突告警，环回检测告警，光功率告警 支持DDM光功率检测功效 支持日志功效 支持NQA 支持Sflow 支持BFD 支持DLDP 支持Link-check |
| IP管理 | 支持IPv4 支持IPv6 支持DHCP server/client 支持DHCP snooping 支持DHCP Option66/67/82 |
| 时钟管理 | 支持SNTP server/client 支持NTP server/client 支持PTPv2，对时精度±100ns 支持同步以太网 支持时区设置 |
| 产品规格 | |
| 手艺标准 | IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-T) IEEE 802.3ab(1000Base-T) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3ae(10GBase-X) IEEE 802.3ad(端口聚合) IEEE 802.3x(流控) IEEE 802.1p(优先级) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) IEEE 802.1s(MSTP) IEEE 802.1x |
| 交流属性 | 优先级行列 8 VLAN数 4K MAC表 32K ARP表 8K 二层组播组数 1K IGMP组数 4K Loopback接口数 10 三层接口数 256 VRRP组数 256 路由表 8K 包缓冲区 48Mbit 包转发率 381Mpps 交流容量 256Gbps 转发时延 <5μs |
| 接口 | 万兆端口 10GBase-X, SFP+接口 千兆端口 1000Base-X, SFP接口；10/100/1000Base-T(X), RJ45接口 百兆端口 100Base-FX, SFP接口 Console口 RS232, RJ45接口 管理口 RJ45接口 告警端子 3芯5.08mm间距插入式端子 |
| 状态指示灯 | 运行指示灯:Run 告警指示灯:Alarm 电源指示灯:PWR1 PWR2 环状态指示灯: Ring PTP指示灯: PTP 堆叠指示灯: Master 接口指示灯:Link/ACT |
| 电源 | 输入电压 220AC/DC(85-264VAC/120-300VDC);24-48VDC(18-72VDC) 接入端子 5.08mm间距插入式端子(低压); 品字头(高压) 功率 <88W 过载�；� 支持 反接�；� 支持 冗余�；� 支持 |

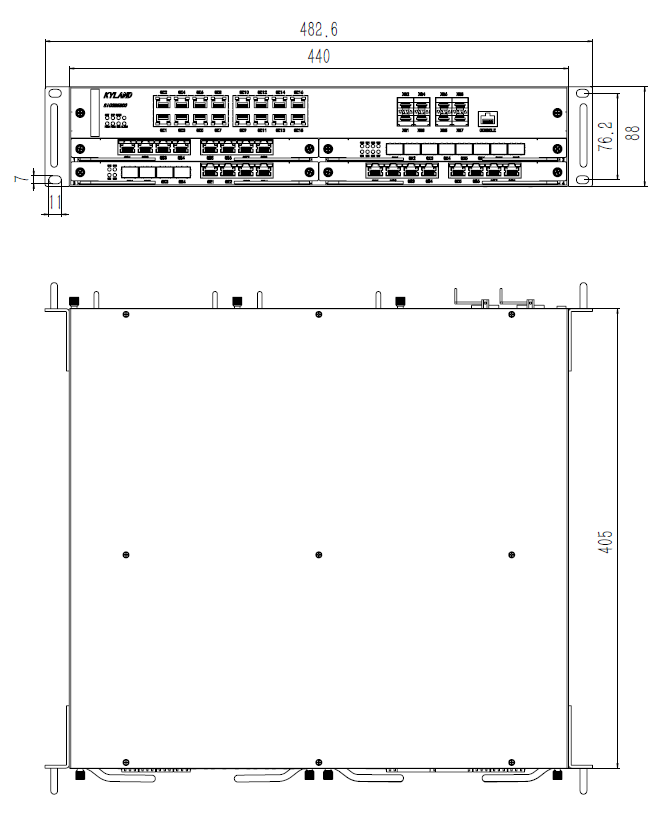

| 机械结构 | 外壳 金属材质 散热方法 自然冷却，无电扇 防护品级 IP40 尺寸 482.6mm×88mm×405mm(W×H×D) 重量＜15kg 装置方法 19英寸2U机架式 |
| 情形 | 事情温度 -40℃～+75℃ 贮存温度 -40℃～+85℃ 相对湿度 5-95%无凝露 |
| 质保 | MTBF >300000h 保修期 5年 |
| 行业标准 | EMI FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV IEC61000-4-5(Surge) Power Port:±1kV/DM,±2kV/CM;Data Port:±2kV IEC61000-4-6(CS) 10V(150kHz-80MHz) IEC61000-4-8(工频磁场) 100A/m(cont.),1000A/m(1s-3s) IEC61000-4-9(脉冲磁场) 1000A/m 机械 IEC60068-2-6(振动) IEC60068-2-27(攻击) IEC60068-2-32(自由跌落) |
推荐型号
| 主机型号（必选，按现实需求二选一） | 型号说明 |
| SICOM6800-2U-8X16GE-MB | 2U主机;8×10GBase-X,SFP+接口;16×10/100/1000Base-T(X),RJ45接口 |
| SICOM6800-2U-16GE-MB | 2U主机;16×10/100/1000Base-T(X),RJ45接口 |
| 以太网接口� ？椋ǹ裳�，按现实需求，恣意搭配选择0~4个）； | 型号说明 |
| SM6.8-8GX-0.5U | 以太网接口� ？�，8×1000Base-X,SFP接口 |
| SM6.8-8GE-0.5U | 以太网接口� ？�，8×10/100/1000Base-T(X),RJ45接口 |
| 电源� ？椋ū匮�，按现实需求，恣意搭配选择1~2个） | 型号说明 |
| SM6.8-PS-HV | 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)高压电源� ？�，支持热插拔 |
| SM6.8-PS-L2 | 24-48VDC(18-72VDC)低压电源� ？�，支持热插拔 |
