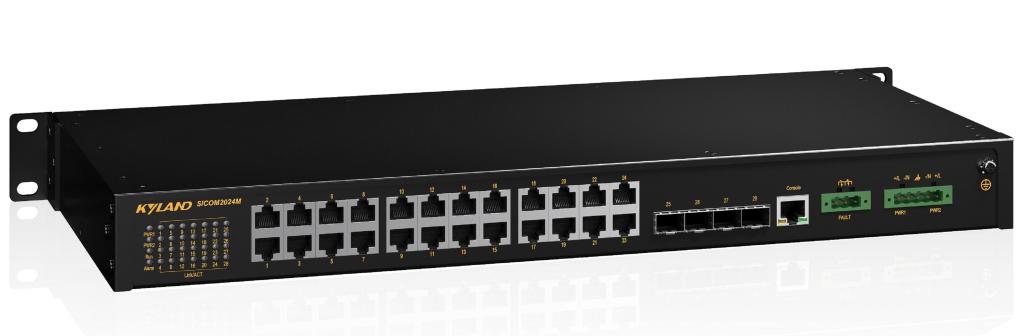

SICOM2024M是针对工业通讯系统需求设计的二层网管型工业以太网交流机，最大支持4个千兆SFP接口，24个百兆电口。SICOM2024M交流机为19英寸机架式装置，支持前面板装置和后面板装置。SICOM2024M支持端口、VLAN、组播、Qos、快速冗余环等富厚的二层软件特征，并支持Console、Telnet、Web多种管理方法以及基于SNMP的网管软件。现在已经普遍应用在电力、轨道交通、智能交通行业、自动控制行业等领域。
支持4个千兆SFP接口，24个百兆电口
支持基于IEC62439-6 的DRP/DHP 冗余协议，网络自愈时间<20ms
支持光口DDM功效
支持富厚的清静功效
支持多种告警类型及日志纪录上传功效
| 软件功效 | |
| 交流功效 | 支持VLAN 支持GVRP 支持端口聚合 支持端口流控 支持端口入偏向限速 支持单播/组播/广播风暴抑制 支持静态ARP 支持ARP老化时间设置 支持静态MAC设置 支持MAC老化时间设置 支持MAC学习模式设置 |
| 冗余手艺 | 支持DRP/DHP，自愈时间<20ms 支持DT-Ring, DT-Ring+, DT-VLAN协议族，自愈时间<50ms 支持STP/RSTP/MSTP |
| 组播手艺 | 支持IGMP snooping，query 支持GMRP |
| 清静手艺 | 支持IEEE 802.1x 支持HTTPS/SSL 支持SSH 支持RADIUS 支持TACACS+ 支持用户分级 支持用户登录超时退出机制 支持端口隔离 支持MAC地址数目限制 支持IP Source Guard 支持远程会见管理 |
| 服务质量管理 | 支持ACL,对L2-L7层数据举行过滤 支持802.1p(CoS),DSCP 支持SP,WRR行列调理 支持端口流量整形及行列流量整形 |
| 管理与维护 | 支持Console，Telnet，WEB管理方法 支持SNMPv1/v2c/v3，可通过Kyvision集中管理 支持FTP/TFTP/HTTP方法软件升级 支持FTP/TFTP/HTTP方法设置文件上传下载 支持IP/MAC冲突告警，失电告警，电源告警，温度告警，端口状态告警，端口流量异常告警，端口CRC过失/丢包率告警，环告警，CPU/内存使用率告警，光功率告警，设置变换告警，用户登入登出告警 支持RMON（统计组，历史组，告警组，事务组） 支持外地端口镜像，远程端口镜像 支持Syslog，可生涯到Flash或发送到日志服务器，可将日志通过HTTP方法导出 支持环路�；� 支持Link-check 支持LLDP 支持DDM 支持IPV4/IPV6 |
| IP管理 | 支持DHCP server/client/snooping/option 82 |
| 时钟管理 | 支持SNTP client 支持NTP client 支持RTC 支持时区和夏令时设置 |
| 产品规格 | |
| 手艺参数 | IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-TX和100Base-FX) IEEE 802.3ab(1000Base-T) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3x(流控) IEEE 802.1p(优先级) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) |
| 交流属性 | 优先级行列 8 VLAN数 4K 组播组数 511 MAC表 8K 包缓冲区 4.1Mbit 包转发率 9.5Mpps 交流延迟 <10μs |
| 接口 | 千兆端口 1000Base-X SFP接口 百兆端口 100Base-X SFP接口 ，10/100Base-T(X) RJ45接口 Console口 RS232,RJ45接口 告警端口 3芯3.81mm间距插入式端子 |
| 指示灯 | 运行指示灯:Run 告警指示灯:Alarm 电源指示灯:PWR1,PWR2 接口指示灯:Link/ACT,Speed |
| 电源 | 输入电压 24-48VDC(18-72VDC) 100-240VAC,50/60Hz；110-220VDC (85-264VAC/77-300VDC) 接入端子 5芯5.08mm间距插入式端子 功率 < 13W 过载�；� 支持 反接�；� 支持 冗余�；� 支持 |
| 机械结构 | 外壳 金属材质 散热方法 自然冷却，无电扇 防护品级 IP40 尺寸 482.6mm×44mm×200mm(W×H×D); 重量 <3Kg 装置方法 19英寸1U机架式 |
| 情形 | 事情温度 -40℃～+85℃ 贮存温度 -40℃～+85℃ 相对湿度 5-95%无凝露 |
| 质保 | MTBF 318296h 保修期 5年 |
| 行业标准 | EMI FCC CFR47 Part 15,EN55022/CISPR22,ClassA EMS GB/T 17626.2(ESD) ±6kV(contact),±8kV(air) GB/T 17626.3(RS) 10V/m(80MHz-1GHz) GB/T 17626.4(EFT) Power Port:±2kV;Data Port:±1kV GB/T 17626.5(Surge) Power Port:±1kV/DM,±2kV/CM;Data Port:±2kV GB/T 17626.6(CS) 10V(150kHz-80MHz) GB/T 17626.8(工频磁场) 100A/m(cont.),1000A/m(1s-3s) GB/T 17626.9(脉冲磁场) 1000A/m GB/T 17626.10(阻尼振荡) 10A/m GB/T 17626.18(振荡波) 2kV/CM,1kV/DM GB/T 17626.16(共模传导) 10V(cont.),100V(1s) |
推荐型号
| 产品型号 | 型号说明 |
| SICOM2024M-4SFP24T-HV-HV | 4×1000Base-X SFP接口，24×10/100Base-T(X)电口，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)冗余电源 |
| SICOM2024M-4SFP24T-L2-L2 | 4×1000Base-X SFP接口，24×10/100Base-T(X)电口，24-48VDC(18-72VDC)冗余电源 |
选购配件
| 配件型号 | 配件说明 |
| 千兆SFP�？� | 参考工业级千兆SFP�？檠」罕� |
| 百兆SFP�？� | 参考工业级百兆SFP�？檠」罕� |
| RJ45防尘罩 | 单口RJ45防尘罩，型号：DT-FCZ-RJ45-01 |
| 串口线 | RJ45/DB9，2米，编码：111030019 |
| 电源线 | 3相电源线，3米，编码：111020004 |
| 电源端子 | 5芯5.08毫米间距电源端子，编码：107010590 |
| 告警端子 | 3芯5.08毫米间距告警端子，编码：107011537 |
| 挂耳 | 单个装置挂耳，编码：109999003 |
