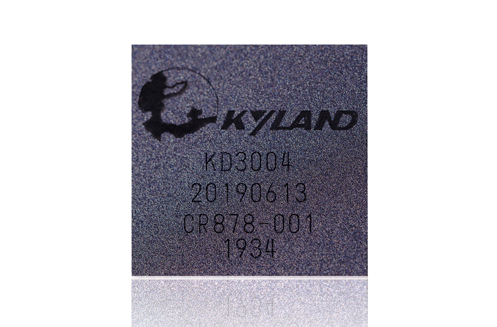

KD3004是海内首款自主可控4端口千兆以太网PHY层芯片
特点及优势
低本钱、低功耗的4端口集成支持单行、高端口密度交流机
兼容IEEE 802.3标准装备
在半双工和全双工模式下以10 Mbps、100 Mbps和 1000 Mbps的速率运行
简朴的系统级别的Debug
完善切合IEabab 802、IEEE 802标准
KD3004支持两种用于调试的内部环回模式
完善切合IEEE 802.3标准
管理接口（SMI），由MDC、MDIO和MDINT管脚控制。SMI提供对装备控制和寄存器的会见。SMI是一个同步串行接口，在MDC引脚上升沿的MDIO引脚上输入数据。输出数据被发送到MDC信号上升沿上的 MDIO管脚。MDIO引脚上需要一个外部2K欧姆上拉电阻器。MDC频率必需小于2.5MHZ
事情温度：- 40℃ ~+85℃
贮存温度：- 55℃ ~+125℃
结构尺寸：12*12mm
封装: FCBGA
整机应用框图
KD3004功效�？榭蛲�
KD3004是一个4端口千兆以太网收发器，具有四个SerDes接口，用 于四端口SGMII或一个QSGMII媒体功效。它还包括两个用于MAC旁路应用程序 的RGMII端口。KD3004支持5类(Cat5)非屏障双绞线（UTP）上的半双工 和全双工10BASE-T、100BASE-TX、100BASE-FX和1000BASE-T通讯速率。
在SGMII应用模式下，KD3004是一个四端口SGMII MAC电口收发器。
在QSGMII应用模式中，KD3004是QSGMII MAC电口收发器。
在混淆应用模式下，支持多种媒体接口。用户可以将 每个GPHY端口分派给差别的媒体接口。
完全切合IEEE802.3标准，支持1000BASE-T、 100BASE-TX、 10BASE-T自协商，线序自顺应；支持100BASE-FX；全双工半双工模式；
MAC侧支持支持RGMII、SGMII及QSGMII
全速事情模式最大功耗2.4W
支持2.5MHz串口管理接口(MDC/MDIO)
FCPBGA封装，工业级芯片
北京物芯科技有限责任公司
电话：010-58295114
传真：010-58295620
地址：北京市向阳区安定门外大街1号1307室
邮编：100013
邮箱：wuxin.sales@kyland.com
Kyland-KD3004-Datasheet-CN
