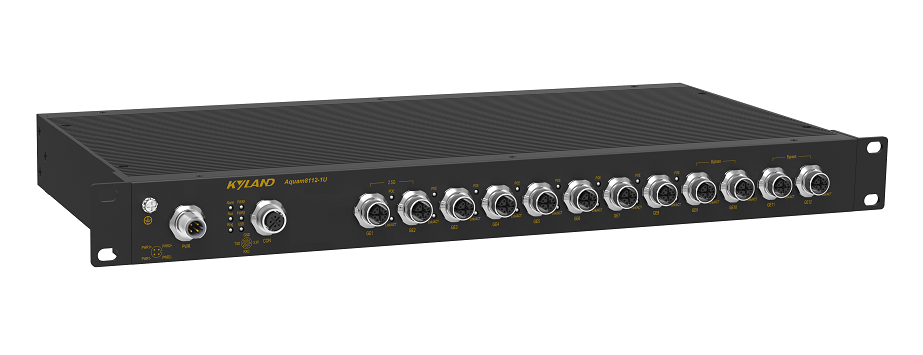

Aquam8612-1U划分是专为轨道交通行业设计的三层网管型工业以太网交流机 ， 最大支持 12个千兆以太网接口 ，其中4 个为千兆Bypass端口 ，PoE型号包括8个PoE网口。产品为1U机架式装置 ，支持宽规模(-40~+70℃)的可操作温度 ，知足 EN50155、EN50121、IEC61375-3 等轨道交通行业标准的要求。支持全端口 M12接口形式 ，包管端口毗连及整机的密封性和牢靠性 ，尤其适合有强烈的振动和攻击的应用场景。Aquam8112-1U 以太网交流机支持用于 IP 地址自动分派的 DHCP 协议及多种 DHCP option 选项 ，并且支持 DRP 和 RSTP 环网冗余协议 ，可以无邪组网 ，以知足铁路市场的需求。Aquam8612-1U除支持通例三层交流协议外 ，也支持NAT功效 ，NAT转发速率可达200Mbps ，最大支持16组端口映射。
| 软件功效 | |
| 支持协议 | IEEE 802.3ab ，用于千兆以太网 EEE 802.3u,用于百兆以太网 IEEE 802.1Q ，用于VLAN 标记 IEEE 802.1p ，用于QoS服务品级 IEEE802.3at ，IEEE 802.3af用于POE |
| 交流机功效 | 支持静态VLAN ，不少于64个 ，编号规模1-4094 支持8K MAC地址表 环网自愈时间不大于50ms QOS设置不少于6个行列 支持端口流控 ，端口自顺应 支持广播、组播、未知单播风暴抑制 |
| 冗余手艺 | 支持RSTP (Rapid Spanning Tree Protocol) 支持DRP ，自愈时间<50ms 支持链路聚合(LACP, IEEE802.3ad) |
| 组播手艺 | 支持IGMP snooping 支持GMRP 支持静态组播 |
| 路由功效 | 支持代理ARP 支持RIPv1/v2 支持NAT 支持OSPFv2 支持静态路由 支持VRRP |
| 网络清静 | 支持IEEE 802.1x(身份认证和授权) 支持HTTPs/SSL 支持SSH 支持外地RADIUS server, 也支持对外部的RADIS Server转发身份认证信息 支持TACACS+ |
| 服务质量管理 | 支持ACL 支持基于端口和地址的数据流控制和限制 支持802.1p TOS/DiffServ, 支持SP, WRR行列调理 |
| 管理与维护 | 支持Console, Telnet, WEB管理方法 支持通过网管系统远程批量设置 支持SNMP管理, 支持SNMPv1/v2c/v3 支持TCP/UDP, Ping, 支持通过FTP/TFTP/HTTP/HTTPs举行软件和设置的上传下载 支持端口镜像 支持LLDP和LLDP MIB（802.1ab） |
| 诊断手艺 | 支持IP/MAC冲突告警, 电源告警, 端口告警和环告警 支持日志功效 |
| IP管理 | 支持IPv4 支持DHCP server/option12 支持DHCP Relay Agent Information Option 支持DHCP Client 支持ARP |
| 时钟管理 | 支持SNTP client 支持NTP client |
| 产品规格 | |
| LED | PWR指示灯： 绿色常亮：电源输入正常 ； 灭：电源输入异常 RUN指示灯： 绿色常亮：系统异� ；蛘谄舳� 绿色闪灼：系统正常 Alarm指示灯： 红色常亮：系统故障 灭：系统正常 千兆/百兆接口指示灯： 绿色常亮：前面板端口毗连 绿色闪灼：前面板端口有数据收发 灭：前面板端口断开 |
| 机壳 | 金属 |
| 接地螺钉尺寸 | M4 |
| 防护品级 | IP40 |
| 散热 | 无电扇 |

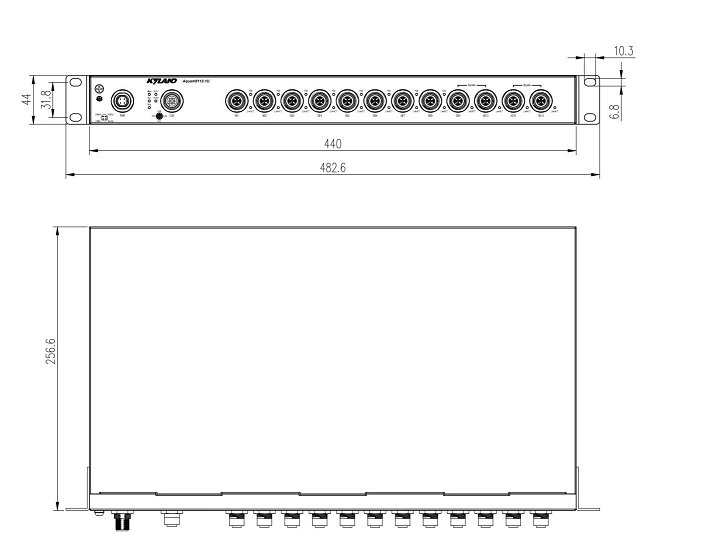

| 尺寸 （W×H×D） | 装备尺寸：440mm×44mm×256.6mm 装备带包装尺寸：550mm×135mm×340mm |
| 重量(Kg) | 装备重量：< 4.27kg 装备带外包装重量：<4.9kg |
| 装置方法 | 1U机架装置 |
| 额定电压值 | 110VDC |
| 功率 | POE带载型号：<90W 非POE型号:<27.5W |
| 输入电压规模 | 77~137.5VDC |
| 电源端子类型 | M12-A |
| 冗余电源 | 支持 |
| 反接、过载� ；� | 支持 |
产品选型
| 产品型号 | 产品形貌 |
|
Aquam8612-1U-NAT-B-4GE8GP-H6-H6 |
三层1U机架式车载交流机 ，4个千兆Bypass M12-X以太网电口 ，8个千兆POE M12-X以太网电口 ，110VDC供电 ，支持NAT功效。 |
|
Aquam8612-1U-NAT-B-12GE-H6-H6 |
三层1U机架式车载交流机 ，4个千兆Bypass M12-X以太网电口 ，8个千兆 M12-X以太网电口 ，110VDC供电 ，支持NAT功效。 |
|
Aquam8612-1U-NAT-B-4GE8T-H6-H6 |
三层1U机架式车载交流机 ，4个千兆Bypass M12-X以太网电口 ，8个百兆 M12-D以太网电口 ，110VDC供电 ，支持NAT功效。 |
|
Aquam8612-1U-NAT-B-4GE8P-H6-H6 |
三层1U机架式车载交流机 ，4个千兆Bypass M12-X以太网电口 ，8个百兆 M12-D以太网POE电口 ，110VDC供电 ，支持NAT功效 |
可选附件
| SAP编码 |
918博天娱乐官网型号 |
类型 |
压线规模 |
出线直径 |
| 107100952 |
M12-A-4P-F-Crimp-18~16AWG |
电源毗连器 |
18~16AWG |
6~8mm |
| 107100768 |
M12-D-4P-M-Crimp-26~22AWG |
百兆网口毗连器 |
26~22AWG |
6~8mm |
| 107100245 |
M12-X-8P-M-Crimp |
千兆网口毗连器 |
26~24AWG |
6~7.5mm |
